Norsat ELMTBKU010-EF Ku波段衛星通信BUC
發布時間:2024-12-04 09:07:08 瀏覽:397

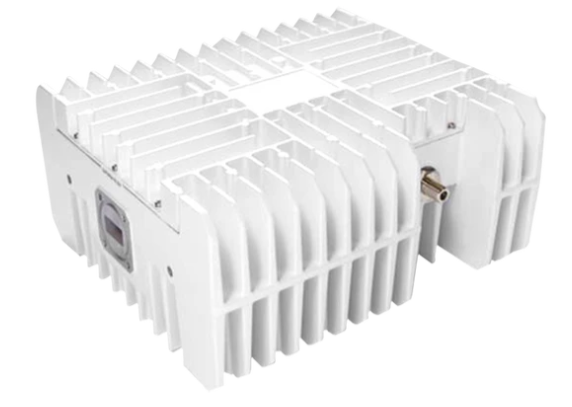

Norsat的ELMTBKU010-EF Ku波段BUC是一款高性能的衛星通信上行轉換器,專為需要在Ku波段進行信號放大的應用設計。以下是該產品的關鍵特性和規格:
關鍵規格
波段:Ku波段,擴展型(Extended)
外部參考頻率:10 MHz(正弦波),-5至+5 dBm
輸入頻率范圍:1950 - 1700 MHz
本振頻率:112.80 GHz
輸出頻率范圍:113.75 - 14.50 GHz
額定輸出功率:10W
射頻規格
增益平坦度:
- 超過54MHz:≤ 1.5 dB峰-峰值
- 全波段:≤ 4 dB峰-峰值
- 溫度變化:≤ 4.0 dB峰-峰值
輸入電壓駐波比(VSWR):最大2.0:1
線性增益:
- 最大:72 dB
- 最?。?2 dB
- 典型:67 dB
輸出1dB壓縮點:最小39.5 dBm
輸出飽和功率:最小40 dBm
帶內雜散輻射:≤ -60 dBc
帶外雜散輻射:≤ -50 dBc
輸出電壓駐波比(VSWR):最大2.0:1
相位噪聲:
- 100Hz偏移:最大-65 dBc/Hz
- 100kHz偏移:最大-95 dBc/Hz
- 10kHz偏移:最大-85 dBc/Hz
- 1kHz偏移:最大-75 dBc/Hz
電氣規格
輸入功率:通過IFL
功耗:最大100W
電源要求:+18至+24V直流電
接口規格
中頻連接器:F型連接器
射頻輸出連接器:WR75G
環境規格
濕度:0 - 100% 凝結
防護等級:IP67
工作溫度:-40至+60°C
存儲溫度:-40至+80°C
物理規格
附件:螺絲,墊圈
產品尺寸(長x寬x高):220 x 194.2 x 103.5 mm
產品重量:4.5 kg
ELMTBKU010-EF Ku波段BUC以其高增益、低相位噪聲和寬工作溫度范圍,適用于各種衛星通信和廣播應用,特別是在需要高可靠性和穩定性的環境中。其IP67防護等級確保了在惡劣環境下的耐用性。
